产品分类: 630吨液压机
产品简介:
订购热线:18306370978

拉伸汽车配件专用液压机生产厂家山东威力重工,可为客户量身打造汽车内饰件模压机、汽车覆盖件拉伸机、汽车纵横梁压制专用冲压液压机、汽车壳冲压液压机等。100吨-5000吨均可生产,有框架式液压机、框架式液压机、龙门液压机、单柱液压机多种结构。伺服630吨汽车发动机罩拉伸液压机厂家根据压制汽车零部件种类,为您选择合适的液压机型号,出具具体的加工方案,您可以联系本公司销售部,提供压制工件种类,山东威力重工为您提供液压机生产方案,技术参数以及报价,请电话咨询:0632-5680515  18306370978(同微信)

汽车配件专用液压机,属于汽车零件加工技术领域,包括底座台,底座台的顶部安装有支撑柱和定位台,支撑柱的顶部安装有顶板,顶板上设有液压缸,支撑柱上滑动套设有加工台,伺服630吨汽车发动机罩拉伸液压机液压缸的活塞杆与加工台传动连接,定位台上滑动安装有两个放置板,放置板上安装有定位块,定位台的顶部开设有两个驱动槽,驱动槽内滑动安装有两个驱动块,驱动块与定位块固定连接,驱动槽内转动安装有螺纹杆;本实用新型实现电动化上料,无需人工上料,提高上料的安全性,对零件进行定位,在加工时零件位置稳定,不会偏移,提高加工质量。

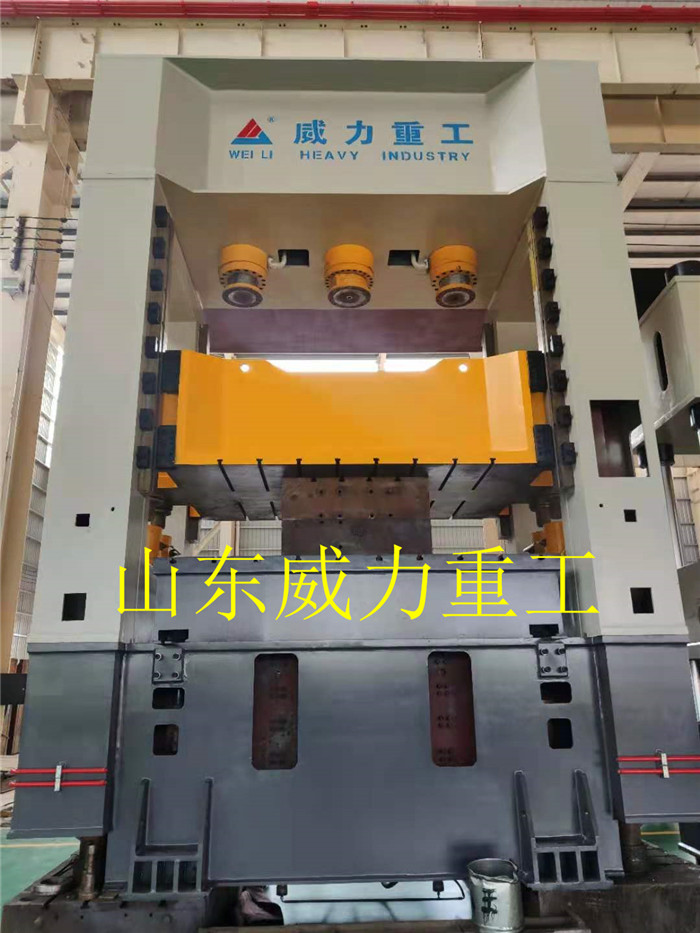

630吨拉伸汽车发动机盖液压机
630吨拉伸汽车发动机盖液压机

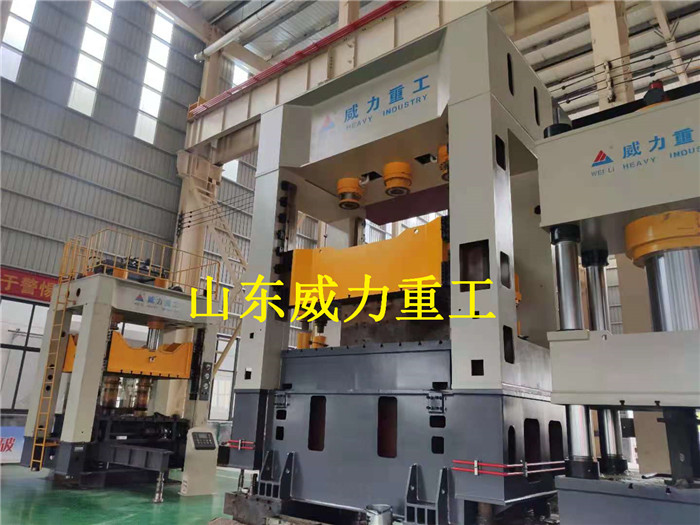

汽车配件成型框架式液压机
汽车配件成型框架式液压机

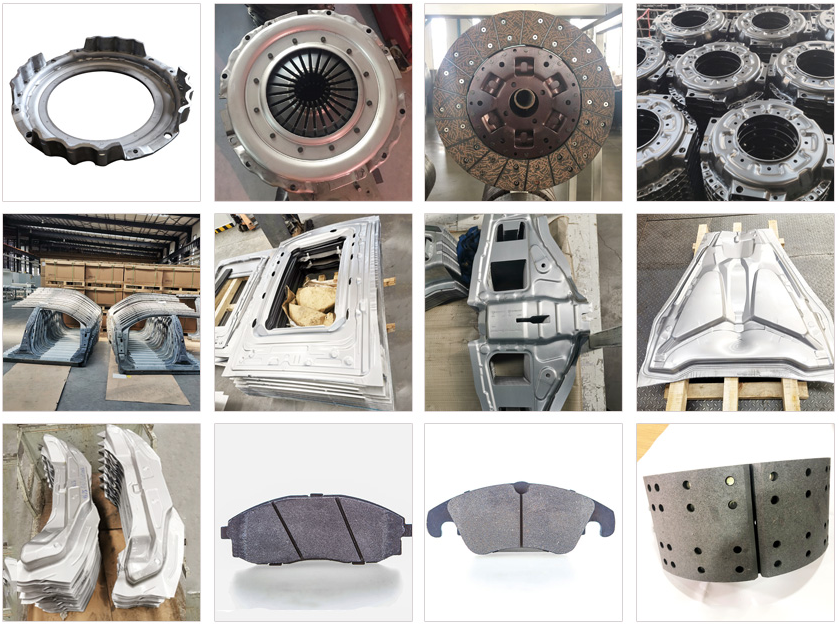

液压机压制汽车配件种类
液压机压制汽车配件种类

伺服630吨汽车发动机罩拉伸液压机结构介绍:

一、 用途和特点:

伺服630吨汽车发动机罩拉伸液压机适用于塑性材料的压制工艺,如弯曲、翻边、薄板拉伸等。也可以从事校正、压装、砂轮成型、冷挤金属零件成型、塑料制品及粉末制品的压制成型工艺。

本机器具有独立的动力机构和电气系统。采用按钮集中控制,可实现手动和半自动风二种操作方式。

本机器的工作压力、压制速度、行程范围均可调。有定压、定程两种成型动作供选择。

本机器动力系统采用先进的三位四通换向阀。结构紧凑,外型美观,动作稳固,维修方便。通用化程度高。

二、 结构概括

伺服630吨汽车发动机罩拉伸液压机由主机及控制机构两大部分组成,通过管路及电气装置联系起来构成一整体。主机部分包括机身、主缸等组成。控制机构包括动力机构、限程装置、管路及电气控制操纵箱等部分组成。

现将各部分结构和作用分述如下:

(一) 机身

机身由上横梁、滑块、工作台、立柱、锁紧螺母及调节螺母等组成,立柱与上横梁、立柱与工作台间靠锁紧螺母和调节螺母锁紧,精度调整方便。滑块与主缸活塞由连接法兰和螺栓紧固连接,依靠框架式作导向上下运动。滑块内装有导向套,滑块下平面及工作台上面均有T形槽,以便于模具安装。

主缸

主缸缸体依靠缸口台肩及大锁母紧固于上横梁内。活塞杆下端用连接法兰,螺栓与滑块连接。活塞头部导向套外圆处装有导向带及密封圈,缸口导套外圆处装有“O”型密封圈,内圆处有密封圈和J型防尘圈及YX型密封圈。

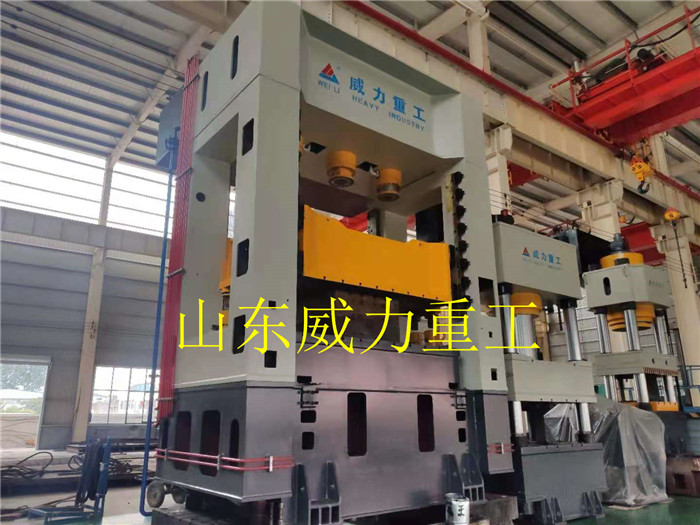

汽车发动机罩框架式液压机结构
汽车发动机罩框架式液压机结构

三、液压系统概述

(一)、概述

液压系统由能源转换装置(泵和油缸)能量调节装置(各种阀)以及能量输送装置(油箱、管路)等组成。借助电气系统的控制,驱动滑块运动,完成各种工艺动作循环。

伺服630吨汽车发动机罩拉伸液压机具有自动和手动两种操作方式可供选择。

调整操作为按压相应按钮得到要求之动作。

自动操作为按压工作按钮使滑块自动完成一个工艺动作循环。

(二)液压原理动作说明:

本机器液压系统参见液压原理图,现以手动和半自动作如下说明:

首先接通电源,把转换开关转成手动操作,检查电机是否正转, ,把转换开关转成手动操作,按启动按钮,启动电动,电机带动液压泵运转,向系统供油。此时油液经过换向阀卸压流回油箱。

1、 主缸动作:

用手按下(上缸下)按钮后,电磁铁YV1通电,液压油经P口进入上缸A腔,上缸B腔液压油经O口流回油箱,此时活塞杆快速下行。当滑梁接触限位快慢转换开关以后,油缸开始进行慢行压制。当按下(上缸回) 按钮,电磁铁YV2通电,液压油经P口进入上缸B腔,上缸A腔经O口流回油箱。

2、辅助缸动作:

用手按下(辅助缸)按钮后,电磁铁YV3通电,液压油经P口进入下缸A腔,此时活塞杆伸出。回程时,随主缸上升回程。

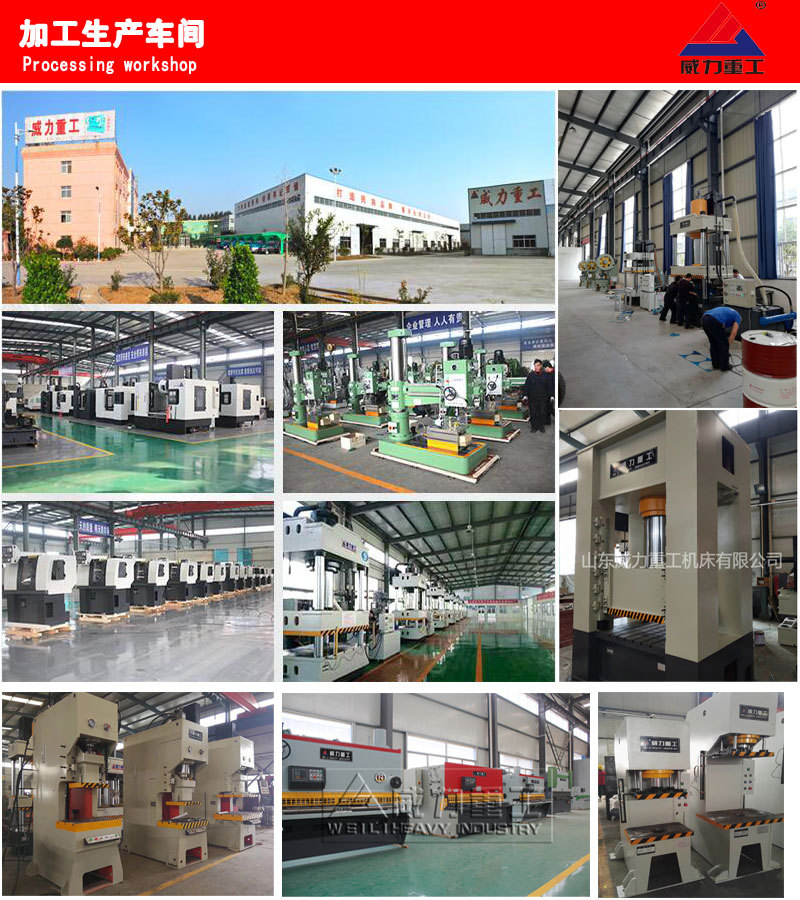

液压机厂家生产车间
液压机厂家联系方式
