对于拉伸液压机,你了解多少？
对于拉伸液压机,你了解多少？
拉伸成型是一个冲压过程，将平板形成一个开放中空部分使用加工方法。拉伸作为冲压的主要工艺之一，得到了广泛的应用。拉伸工艺可用于制造圆柱形、长方形、梯形、球形、圆锥形、抛线型等不规则形状的薄壁。如果与其他五金冲压件冲压工艺相结合，还可以制造出更形状更复杂的零件。
拉伸工艺
其形变过程是：随着凸模的不断下行，留在凹模端面上的毛坯外径不断缩小，圆形毛坯逐渐被拉进凸、凹模间的间隙中形成直壁，而处于凸模下面的材料则成为拉深件的底，当板料全部进入凸、凹模间的间隙里是拉深过程结束，平面毛坯就变成具有一定的直径和高度的杯形件。与冲裁模相比，拉深凸、凹模的工作部分不应有锋利的刃口，而具有一定的圆角，凸、凹模间的单边间隙稍大于料厚。用拉深工艺可以制得筒形、阶梯型、球形、锥形、抛物线型等旋转体零件。

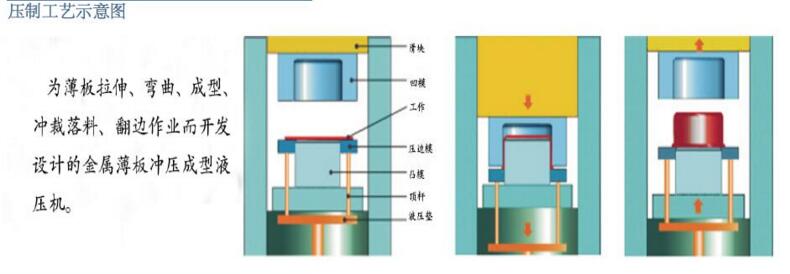

拉伸液压机压制工艺示意图
拉伸液压机设计为三梁四柱结构，经济实用，液压控制采用插装阀集成系统，减少泄露点，动作可靠，使用寿命长，可实现定压和定程两种成形工艺，具备保压延时功能，工作压力行程可在规定的范围内调节，采用按钮集中控制，可实现手动、半自动、自动三种操作方式。适用于各种可塑型材料的压制工艺，如冲压、弯曲、翻遍等也可从事于校正、压装、砂轮成型、塑料制品、橡胶制品及粉末制品的压制成型。还可使用一些金属热锻成型工艺，高效快速精度高。

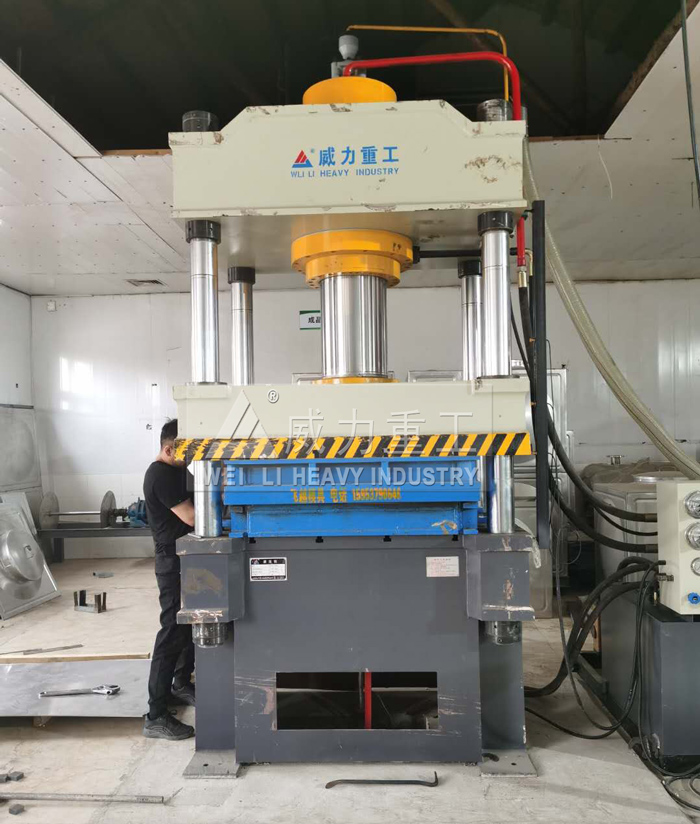

拉伸专用四柱液压机

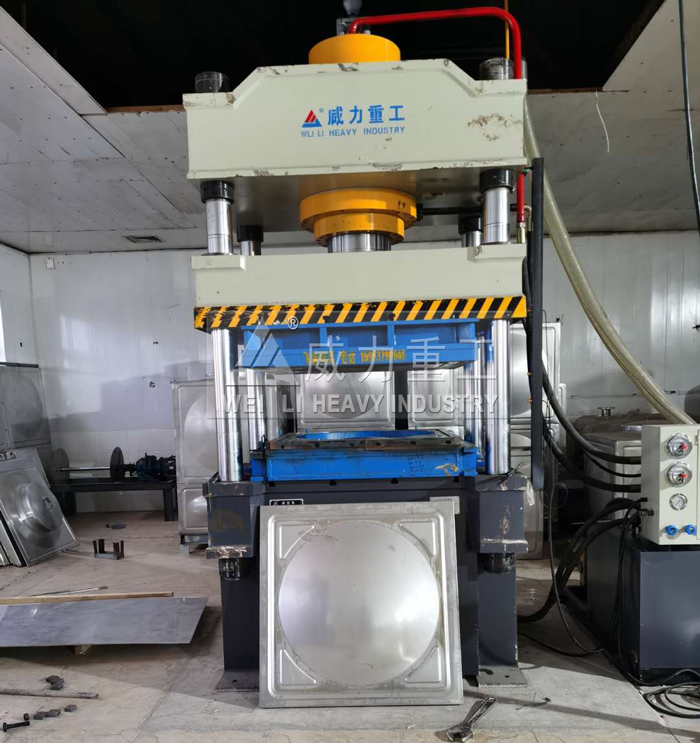

拉伸液压机生产车间
拉伸液压机组成结构部件：
1、主机为三梁四柱立式结构，它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成，机身是由上梁、滑块、工作台、立柱、锁母、导套等组成，滑块在油缸驱动下沿着四柱上下直线运动。
2、上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度。
3、主柱采用45号圆钢，并作镀铬处理，确保不易生锈，滑套（导套）采用耐磨铸铁，内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点。
4、拉伸液压机液压油缸为活塞式结构，油缸的关键密封选用抗老化和密封惟能较好的密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨。
5、液压管路采用冷拔无缝钢管，经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装，管路布置清晰、整齐、高压管弯曲半径规范，高低压管有明显的颜色区分，便于维修，通径大于25通径均采用法兰连接，以减少整机漏油的发生。
拉伸液压机可选配件：
1、 可订做液压机各种型号下顶缸
2、 冲裁缓冲装置
3、 PLC触摸屏控制分流
4、 快速行程充液装置
5、 20T---5000T可根据客户要求特殊定做
拉伸液压机是山东威力重工热销机型，本系列产品分为四柱、框架两种结构形式，带有下拉伸液压垫，可实现金属薄板的拉伸、弯曲、成型、冲裁落料、翻边等工艺，应用广泛，深受新老客户信赖与支持，山东威力重工液压机厂家：0632-5680515 18306370978（同微信）
拉伸液压机是山东威力重工热销机型，本系列产品分为四柱、框架两种结构形式，带有下拉伸液压垫，可实现金属薄板的拉伸、弯曲、成型、冲裁落料、翻边等工艺，应用广泛，深受新老客户信赖与支持，山东威力重工液压机厂家：0632-5680515 18306370978（同微信）
本文由液压机厂家整理，转载请注明来自：www.sdwlmc.com
