产品分类: 2000吨液压机
产品简介:
订购热线:18306370978
   山东威力重工为客户定制压滤机滤版模压设备,配合模具,一次成型效率高。压滤机滤板以及该滤板生产工艺。它采用超高分子量聚乙烯树脂和各种辅料、助剂直接放入滤板模腔压制成型、保压定型即可获得滤板成品。模压滤板选择多少吨液压机设备?常见的滤板液压机型号有1000吨,2000吨液压机,3000吨,4000吨等液压机型号,多种滤板液压机型号可以根据滤板尺寸选择生产设备。

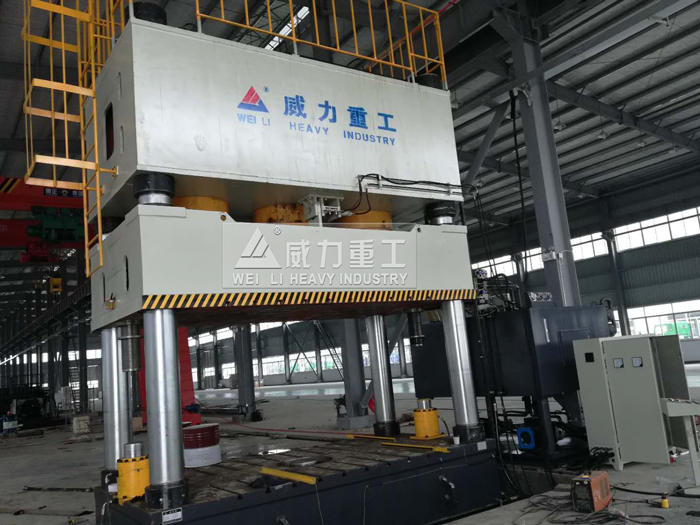

2000吨压滤机滤板模压成型液压机
2000吨压滤机滤板模压成型液压机

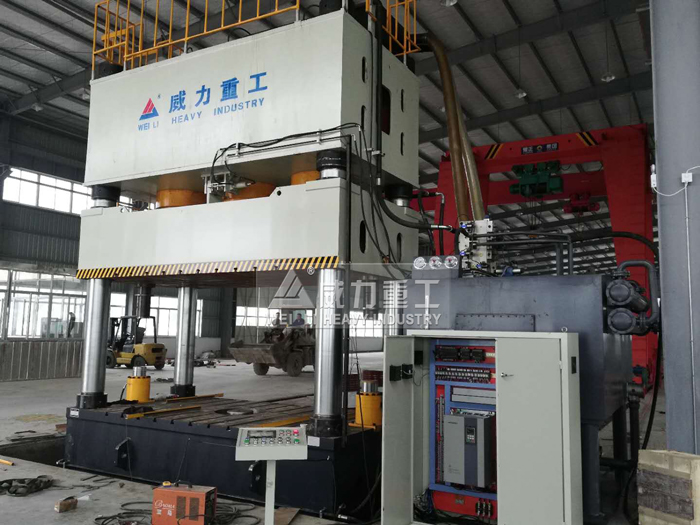

模压设备2000吨液压机
模压设备2000吨液压机

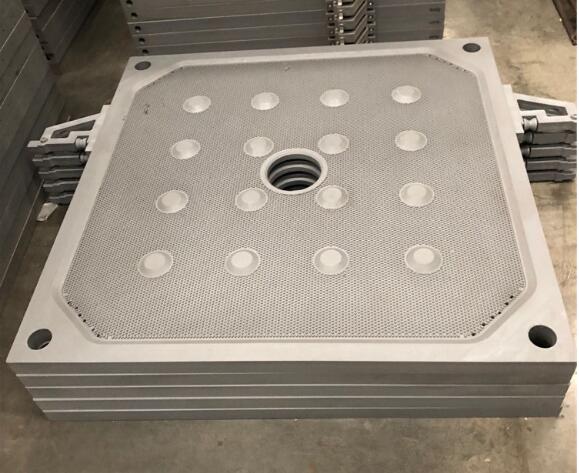

2000吨液压机压制滤板成品

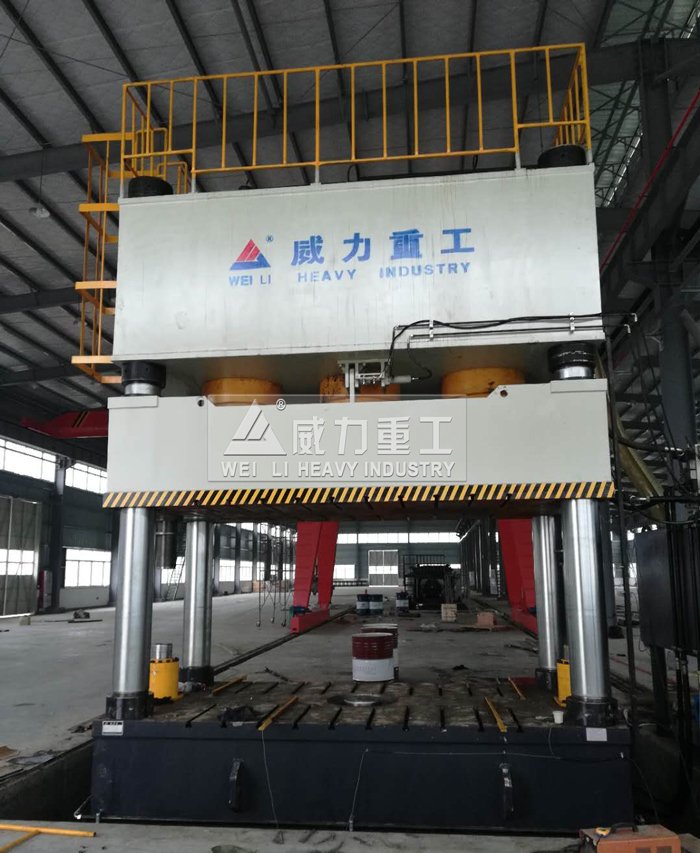

2000吨四柱液压机压制滤板

模压设备2000吨压滤机滤板成型液压机为立式构造四柱三梁液压机。由整体机身、主缸、行程、限位装置等借助管路及电器系统相互连接构成,现将各部分介绍如下:

1、整体机身

滤板液压机整体机身由上横梁,活动横梁及下横梁用四根立柱相互连接,借助螺母固紧而构成封闭式的钢性框架承载液压机运行时的作用力,动梁和主缸活塞杆法兰连接,以立柱为导向上下运动。上横梁,活动横梁、下横梁及液压垫为整体焊接件。

动梁的滑动部件配有加油孔,定期加油,方便润滑运动部件。

2、行程限位装置

2000吨压滤机滤板成型液压机行程限位装置由导向板和行程开关构成。各自分成上限位开关,下限电开关,快转慢开关,共3个为一组。调控不同的开关位置,更改活动横梁在上、下端的停下位置。调完后,应将锁紧螺母紧锁。在定压成型中,下开关只可以做下方位置的调节(起保护效果),不可以作压制行程的调节;在定程成型中,行程开关具有压力保护效果。下缸有下缸上限位开关,下缸下限位开关构成。下缸抵达预设位置停下。

3、油缸

油缸缸体,锻打内孔磨加工成型。活塞杆材质45#锻件。

4、液压系统

(1)滤板液压机液压系统选用先进的插装阀集成系统,油箱和液压系统为下置式,放于主机右侧边,主机与系统之间选用高压软管连接。油泵电机组和液压控制阀块在油箱上有序化排布。配置单独的油液过滤系统,并可进行油量的显示,油温的调节和滤油器堵塞显示、报警。加油空气滤清器做废油区,凹于油箱水平50mm。

(2)液压管路系统密封稳定,液压系统低压大通径管道有软性连接头隔震,通经20之上的管道连接方法择优选用法兰连接,管道布局工整,并选用抗震管夹和耐震压力表,管道及油箱里面均做好很好的去锈清洁处理。装压力表开关。

(3)主液压泵选用轴向柱塞泵。

(4)油箱配有油量提示,油箱侧边留有装置冷却器的进出油口的接头各一处,设备不配置冷却装置。

5、电气控制系统

电器柜配有空气开关、继电器等电器。

对模压设备2000吨压滤机滤板成型液压机的各种信号,限位与压力动作进行程序联锁。

配有集中控制面板,控制面板上布局有必要的操作按钮和选择开关。

2000吨四柱液压机压制滤板
2000吨四柱液压机压制滤板



液压机设计制造安装及验收标准:

1.JB9166-88《四柱液压机精度》

2.JB3831-1999 《液压机技术条件》

3.JB3915-85《液压机安全技术条件》

4.GB5226.1—2002 《机械安全机械电气设备,第一部分通用技术条件》

5.JB/T1829—1997 《锻压机械通用技术条件》

6.JB9967—1999《液压机噪声限值》

7.JB/T8609-1997《锻压机械焊接条件技术标准》


2000吨压滤机滤板成型液压机安装示意及注意事项:

1、安装前的检查

机器安装前应先根据装箱单检查各零部件、标准件数量是否正确,根据总装图,确定零部件的安装位置,根据地基图的要求,检查地基的浇注情况。

2、机器的安装

机器应按地基图的要求,安装在坚固的地基上,调正水平,紧固地脚螺栓,再进行电气控制部分的接线和液压部分的管路安装。

3、机器的安装检查

机器安装完成后,需进一步检查机器各联接处的紧固情况及各运动部位是否灵活,电气控制部分的接线和接地线是否正常,液压部分的管路接头是否完好,各润滑点是否加足油,以待试车。
