专业供应1500吨拉伸波纹板液压机介绍
专业供应1500吨拉伸波纹板液压机介绍
1500吨拉伸波纹板液压机是由机架、工作油缸、导向导轨、滑块及垫板、上模座、上压模、冲切凹模、下工作台及垫板、下压模及下模座、滑块、工作台等部分组成。其中工作台垫板上设计油缸，连接柱塞杆、并配有多顶杆液压垫。上压模即冲切凸模上套装有弹性退料环和复位弹簧。通过1500吨液压机作用与模具对金属波纹板进行冲压成型，保证了其保温板的加工精度和工作台的刚性。
1500吨拉伸波纹板液压机，机身体包括左右立柱和连接在左右立柱之间的上横梁及液压机工作台，主缸的缸体安装在上横梁上，主缸的活塞杆下端与上滑块相连接，下滑块与顶出缸的活塞杆顶部相连接，顶出缸的缸体分别固定在液压机工作台上，上滑块和下滑块的两侧分别支撑在导轨上，导轨的外侧分别固定在立柱上，上滑块的下端面前后方向的中部固定安装有上模垫板，上模垫板的下方安装有上模，上模的下端面呈前后高，中间低的凸弧面，下滑块的上端面安装有下模垫板，下模垫板前后方向的中部固定安装有下模，下模的顶面呈凹弧面，下模的凹弧面与上模的凸弧面相适配.该液压机可以加工沿板料宽度方向的厚波纹腹板.

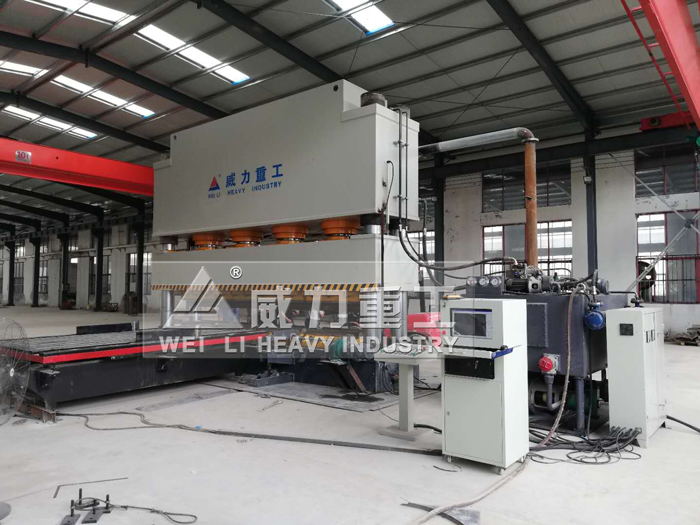

山东威力重工1500吨波纹板液压机
1500吨拉伸波纹板液压机主要特点：
1、机身采用三梁四柱式结构，计算机优化设计。由上横梁、滑块、工作台、立柱等组成，上横梁，工作台通过立柱和螺母构成封闭框架，机身刚性和精度保持性好。滑块沿立柱做上下运动，立柱导套材料采用复合材料，以提高许用面压力，减小摩擦力，立柱材料采用45#钢，表面经淬火处理。立柱采用电加热预紧方式，保证立柱不会应为螺母松动而影响精度。上横梁、滑块、工作台三大梁均采用优质钢板焊接，焊后采用高温退火处理消除内应力。
2、油压控制采用插装阀集成系统，动作可靠，使用寿命长，油压冲击小，减少了连续管路与泄漏点。
3、独立的电气控制系统，工作可靠，动作直观，维修方面。
4、采用按钮集中控制，具有调整、手动和半自动三种操作方式。
5、通过操作面板选择，可实现定程、定压二种成型工艺，并具有保压延时等。
6、滑块的工作压力，空载快递下行和慢速工作的行程范围均可根据工艺需要进行调整。

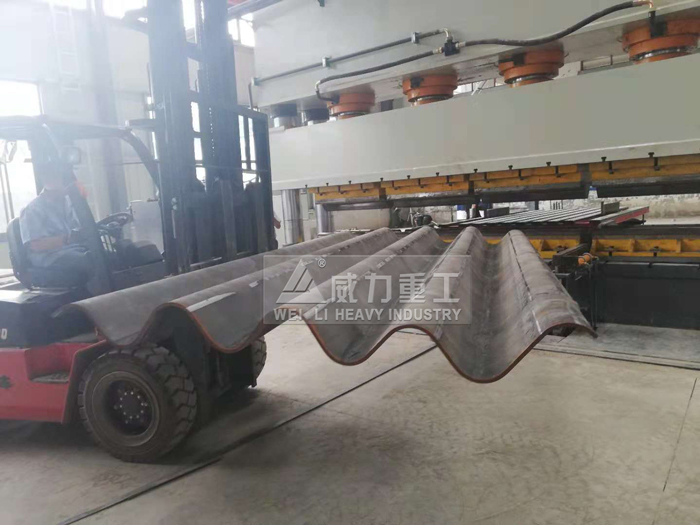

波纹板试机成品
1500吨四柱液压机冲压波纹板的特点：
（1）冲压波纹板的尺寸精度是由模具保证的，因此尺寸稳定互换性好。
（2）用冷冲压波纹板可以得到形状复杂、用其他方法难以制造的工件，如薄壳零件等。
（3）操作简单、劳动强度低、易于实现机械化和自动化。
（4）冲压中所用的模具结构一般比较复杂周期较长。
（5）材料利用率高，工件重量轻、刚性好、强度高、冲压过程耗能少。

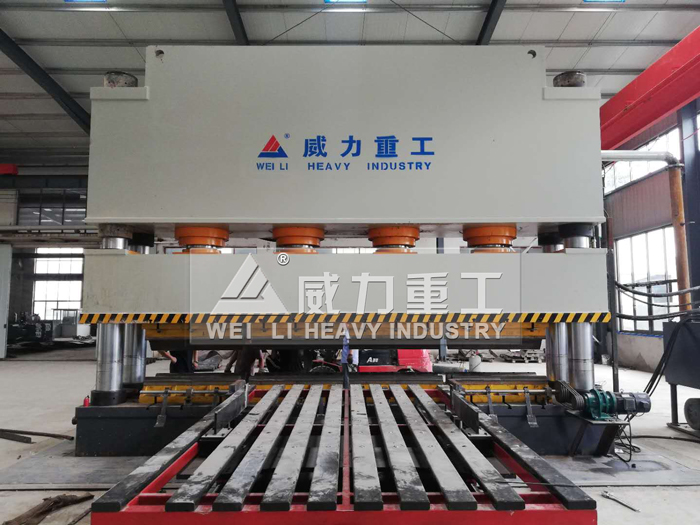

山东威力重工金属波纹板专用液压机
使用1500吨四柱液压机冲压成型波纹板公差小、表面质量高，整体一次冲压成型，精度高，提高了加工生产效率。山东威力重工机床有限公司专业生产厂家，设计定做多种液压机专机，详细技术参数以及报价，请电话咨询：0632-5680515 18306370978（同微信）
