波纹板成型液压机配合模具一次拉伸成型

文章出处:www.sdwlmc.com作者:液压机厂家人气:发表时间:2021-12-01 11:18【

波纹板成型液压机配合模具一次拉伸成型

   波纹板成型液压机是山东威力重工热销机型,采用多缸结构,配合模具一次压制成型,工作台面大,能够加工各种型号的波纹板工件。本公司为波纹板加工客户,定制的液压机型号包括500吨,1000吨,1200吨,1500吨,1600吨,2000吨液压机等机型。压机强度较好,工作时变形小、抗偏载能力强、成本较低。波纹板成型液压机采用多缸均匀布置,可根据产品情况智能选择哪些油缸加压,同时自动控制油泵的启闭。

   波纹板成型液压机拉伸的波纹板是钢结构中广泛采用的一种加强腹板,可以大大加强结构的刚度和强度,广泛应用于钢结构中。大型桥梁,涵洞,钢结构,机场,地铁站,体育馆等大量使用波纹板腹板钢结构,能起到节约用材的作用。

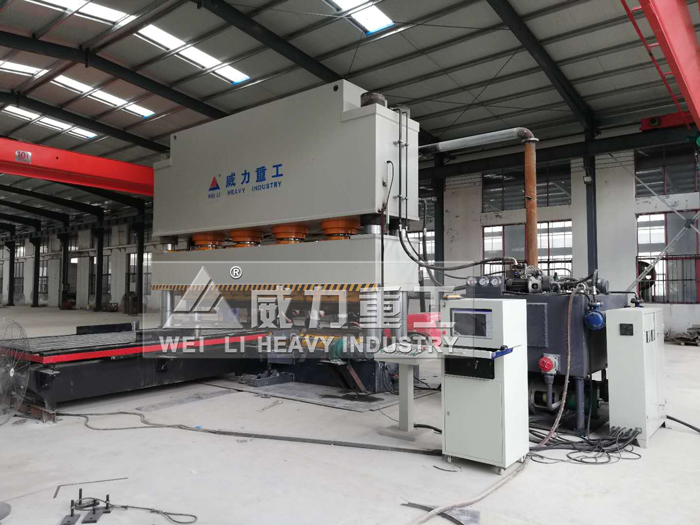

拉伸波纹板专用大台面液压机
拉伸波纹板专用大台面液压机

   波纹板成型液压机,机身体包括左右立柱和连接在左右立柱之间的上横梁及液压机工作台,主缸的缸体安装在上横梁上,主缸的活塞杆下端与上滑块相连接,下滑块与顶出缸的活塞杆顶部相连接,顶出缸的缸体分别固定在液压机工作台上,上滑块和下滑块的两侧分别支撑在导轨上,导轨的外侧分别固定在立柱上,波纹板成型液压机上滑块的下端面前后方向的中部固定安装有上模垫板,上模垫板的下方安装有上模,上模的下端面呈前后高,中间低的凸弧面,下滑块的上端面安装有下模垫板,下模垫板前后方向的中部固定安装有下模,下模的顶面呈凹弧面,下模的凹弧面与上模的凸弧面相适配。该液压机可以加工沿板料宽度方向的厚波纹腹板。

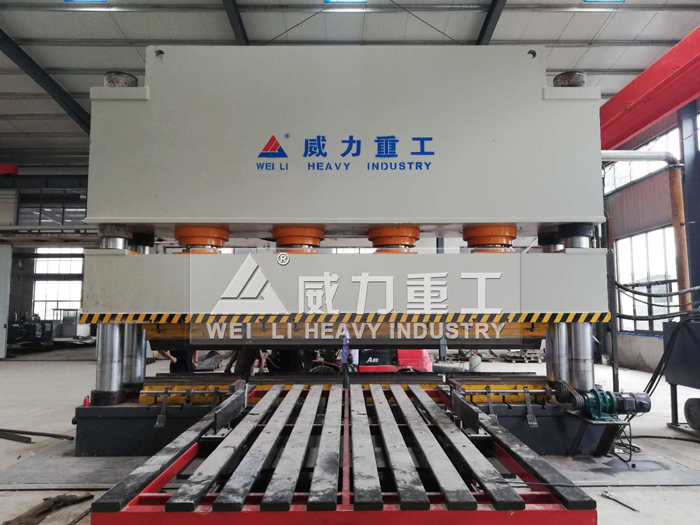

山东威力重工波纹板拉伸成型液压机
山东威力重工波纹板拉伸成型液压机

波纹板成型液压机设计特点:

1、液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构,一般为积式油泵。为了满足执行机构运动速度的要求, 选用一个油泵或多个油泵。

2、波纹板成型液压机具有框架式、四柱式两种结构形式多台液压机联动或整体式结构。液压系统采用比例阀、比例伺服阀或比例泵控制,动作灵敏可靠,控制精度高。

3、冷压成型桥梁波形钢腹板液压机3600吨压力机可实现定压、定程两种成型工艺,具备保压延时功能,延时时间可调。工作压力、行程可在规定范围内按工艺要求调节,操作简便。

4、伺服系统控制,高效节能、故障率低、操作简单方便。

5、采用智能变频控制技术,实现上下料速度的无极控制,并通过以太网连接技术及PLC控制技术,上下料的位置速度及生产节拍的合理匹配,提高了生产效率。

6、波纹板成型液压机强度较好,工作时变形小、抗偏载能力强、成本较低。采用多缸均匀布置,可根据产品情况智能选择哪些油缸加压,同时自动控制油泵的启闭。
